治理法子 Governance measures

餐厨垃圾及其泔水当前的表观问题是空气有毒有害气体、VOC气体、恶臭气体的传染

，要治理的关键问题是解除恶臭和降解有毒有害气体、VOC气体

，治理的关键难题是传染气体难以有组织网络

，废气源24幼时不间断持续挥发堆集

， 通过微生物代谢技术

，直接代谢降解空气传染

，确？掌柿看锏轿拮橹欧诺某叨

，从而实现对空气传染可持续的治理

，是本工程的整体设计思路
。为实现对空气传染的持续治理

，首先必须节造传染源

，因而本项目需在传染源头设计鼓和雾化治污解毒除臭系统进行处置

，大幅降低废气分子进入空气的传染总量
；诓统χ孟钪髡畔质翟诵星榭

，和传染气体扩散堆集的特点

，成立高效的治理系统

，提高空气传染的治理效能和成效
。

高压雾化除臭系统 High pressure deodorization

  高压雾化除臭系统对空气中传染物进行高效的降解

，大量削减传染源废气进入空气中

，在确保废气传染上进行源头节造
。系统重要是由智能雾化泵房及管线喷头组成

，通过在传染源周边布上雾化喷头

，通过智能泵站按时定量的提供治污解毒除臭剂

，通过管路及喷头

，对传染源进行持续的按时定量的鼓和雾化除臭
。

智能雾化除臭系统智能化工作

，自动将微生物造剂与净化后的自来水按预设比例均匀混合

，由高压柱塞泵将混合液加压至5-7MPa（50-70Kg/cm2）

，再通过高压水管传送至喷嘴

，经喷嘴雾化后以5-15μm的粒径喷洒
。含有微生物造剂的水雾与恶臭气体接触后急剧将恶臭气体分化成CO2、水、盐类化合物

，从而实现对恶臭气体的净化治理
。

智能雾化除臭系统还拥有对工作压力、环境温度、喷雾流量、臭气浓度等参数的自动监测、纪录、反馈、节造职能

，系统允许持久无人值守工作
。

除臭治理设计 Deodorization treatment

本规划沉点解决卸料区、轻沉物质间、预处置车间、油水分离车间等4个区域的空气治理
。4个区域治理的区域别离如下：

卸料区、轻沉物质间、预处置车间、油水分离车间等4个区域空气治理

，共必要约116个雾化喷头

，4个区域工作功夫分歧

，基于以下成分

，建议选取1套DZJCZ-18智能鼓和雾化治污解毒除臭系统
。

•

  卸料区

  卸料区为两个相对封关的区域

  ，区域尺寸约为5×10米

  ，面积约50平米

  ， 在区域两侧和接管斗前方布设管线和雾化喷头

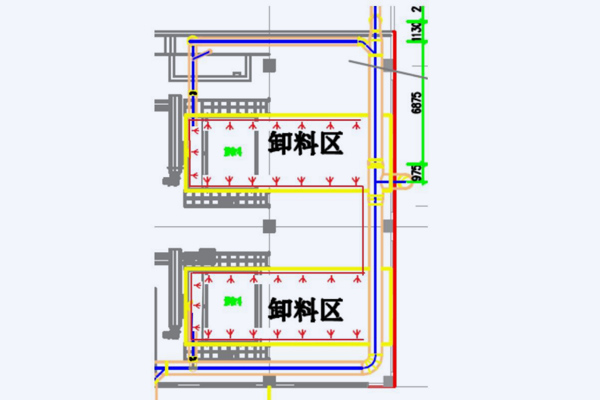

  ，卸料区图纸示意如图所示
  。

  喷头设置

  ，每1.5米设置1个雾化喷头

  ，每个卸料区设置约17个

  ，两个卸料区共必要34个雾化喷头（凭据现实情况可能数量会有变动）
  。

•

  轻沉物质间

  轻沉物质间为长方形区域

  ，区域尺寸约为4×9米

  ，面积约36平米

  ，在区域内测和轻沉物质间前方布设管线和雾化喷头

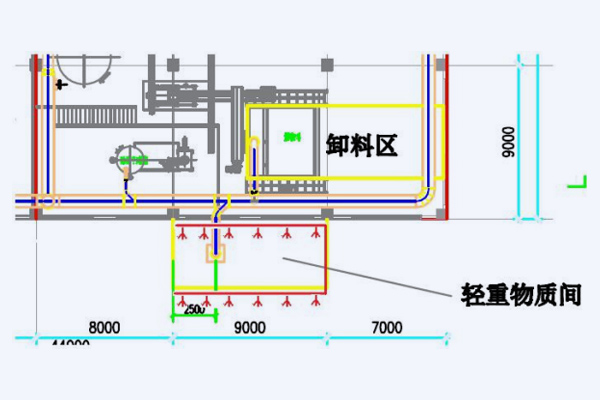

  ，卸料区图纸示意如图
  。

  喷头设置

  ，每1.5米设置1个雾化喷头

  ，整个区域设置约14个雾化喷头（凭据现实情况可能数量会有变动）
  。

•

  预处置车间

  预处置车间

  ，为长方形区域

  ，区域尺寸约为10×12米

  ，面积约120平米

  ， 在区域中央均匀布设2条管线和双向雾化喷头

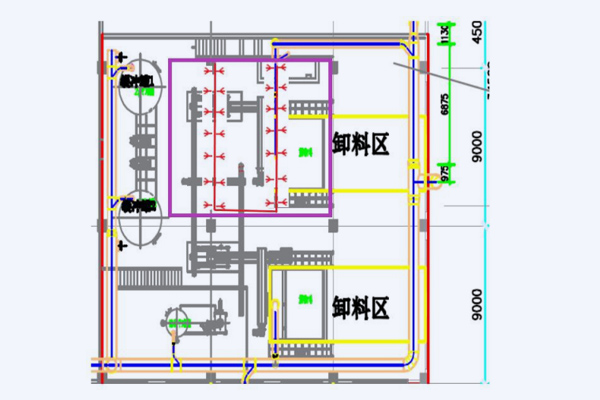

  ，预处置车间图纸示意如图
  。

  喷头设置

  ，每2米设置1对雾化喷头

  ，整个区域设置12对共24个雾化喷头（凭据现实情况可能数量会有变动）
  。

•

  油水分离车间

  油水分离车间为长方形区域

  ，区域尺寸约为12×16米

  ，面积约192平米

  ，在区域周围和中央布设管线和雾化喷头

  ，油水分离车间图纸示意如图
  。

  喷头设置

  ，墙壁周围每2米设置1个单向雾化喷头

  ，必要28个雾化喷头； 中心拉一条管线

  ，每2米设置1对双向雾化喷头

  ，必要8对16个喷头
  。整个区域共44个雾化喷头（凭据现实情况可能数量会有变动）
  。

行业尺度和规范 Industry standards and specifications

◆《关于尝试城市生涯垃圾处置收费造度推进垃圾处置产业化的通知》

◆《中华人民共和国环境；しā

◆《城市生涯垃圾处置及传染防治技术政策》（建成[2000]120号）

◆《建设项目环境；ど韫婊ā穂（87）国环字第002号文]

◆《建设项目（工程）劳动安全卫生监察划定》

◆《城市环境卫生专用设备》（CJ/T29-91）

◆《恶臭传染物排放尺度》（GB1455-93）

◆《城市垃圾产生源分类及垃圾排放尺度》(CJ/T3033-1996)

◆《城市生涯垃圾采样和物理分析步骤》(CJ/T3039-1995)

◆《生涯垃圾除臭剂技术要求》（CJ-T 516-2017）

◆《国度计委、建设部、国度环保总局关于推动城市污水、垃圾处置产业化发展的定见》

电气设计 electrical design

电气设计凭据参照〖用建设电气设计规范》（JGJ/T16-1992）、《低压配电设计规范》（GB50054-1995）
。本工程电气设计领域为臭气处置系统内全数供配电

，蕴含所有效电设备的供电及节造
。

电力与照明线的敷设方式

动力线、信号线将依照有关《低压配电装置及线路设计规范》（GB50054-92）和现场现实情况

，进行敷设装置施工
。

自动节造装置满足的前提

(1)电气设备和系统切合中国国度尺度和规范、国际电工技术委员会尺度（IEC）；

(2)节造装置适合业主提供电源：380V±10%

，50Hz±3%；

(3)配套的各台电机满足拖动设备的负载个性；

(4)电动机选取质优品牌的电机

，其绝缘等级为 F 级
。防护等级不低于户表IP65

，户内 IP54；

(5)主体设备配有成套电气传动设备、仪器仪表、检测元件、电控设备以及相应的电力、节造、信号电缆；

(6)所有仪表的丈量机能（精度、活络度、量程等）可满足工艺丈量和节造的要求；

(7)系统设计自动化水平高

，安全性好

，操作方便的特点
。

(8)实现对所有设备和节造

，系统设备保障达到无人在场前提下能全自动运行和节造
。
